长按识别查看原文 点击“阅读原文”直达

文章速览

　　高碘酸钠氧化法制备的DACNCs通过自由基聚合与丙烯酰氧乙基三甲基氯化铵（AETMAC）反应，获得PAETMAC-g-DACNCs，作为壳聚糖的纳米填料和交联剂，制备出了多孔壳聚糖泡沫，用作酸性红134（AR 134）染料的吸附剂，主要是通过静电吸引与染料结合，吸附容量高达1238.1 mg/g，经过六次吸附-解吸循环后，仍然保持约90.2%的初始吸附容量，双醛纤维素纳米交联壳聚糖泡沫不仅具有高吸附容量和优异的循环使用性能，同时提高了壳聚糖基吸附剂在水处理中的稳定性。

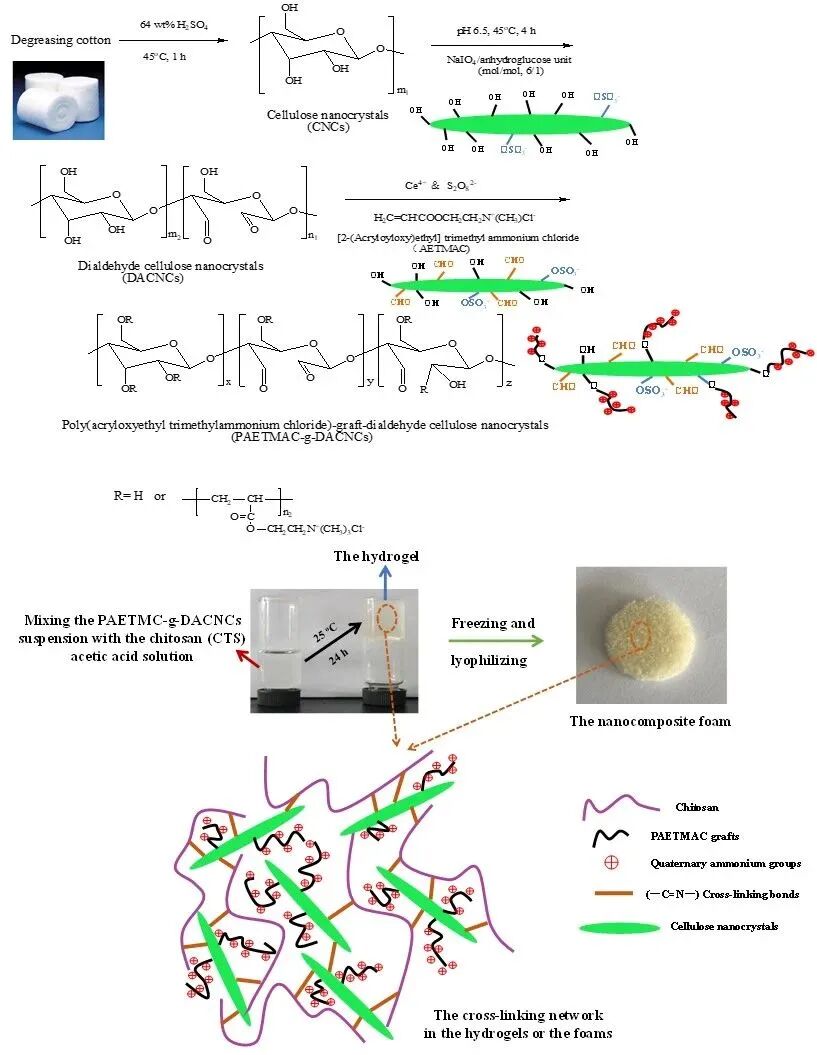

图1 PAETMAC-g-DACNCs及其填充交联壳聚糖泡沫的制备流程

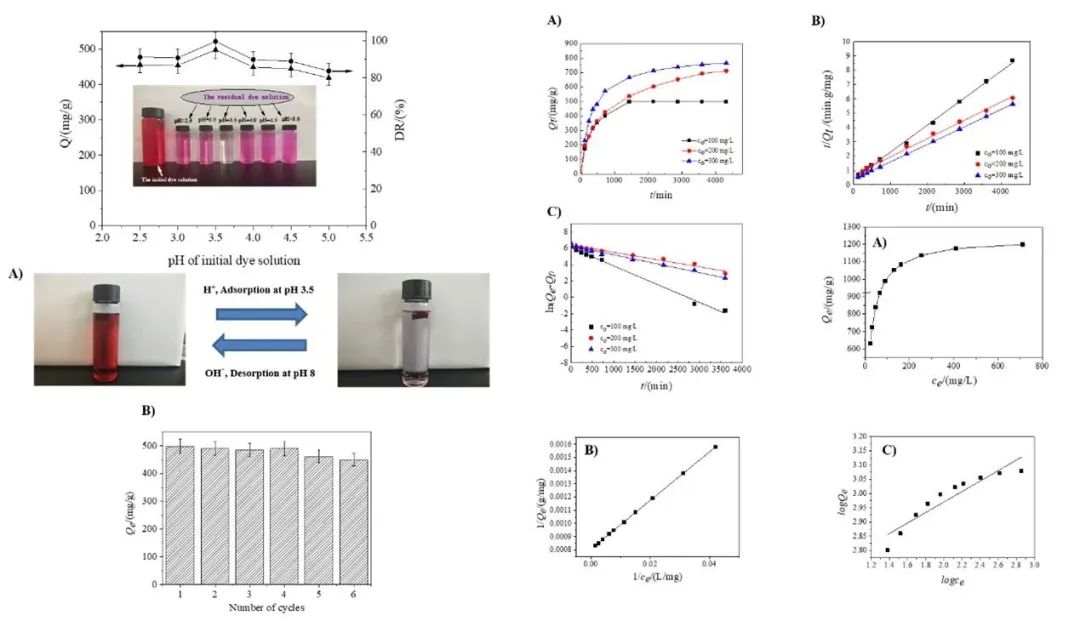

图 2 双醛纤维素纳米晶体交联壳聚糖泡沫的吸附和循环使用性能

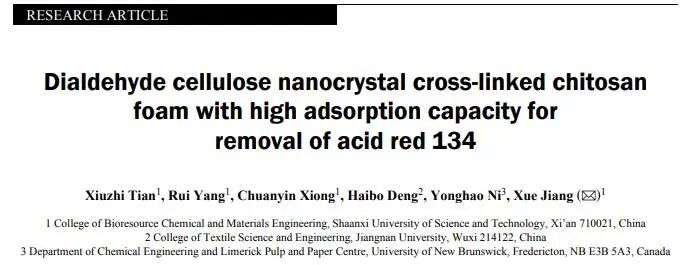

　　相关成果以“Dialdehyde cellulose nanocrystal cross-linked chitosan foam with high adsorption capacity for removal of acid red 134”为题，已发表在Frontiers of Chemical Science and Engineering上（DOI: 10.1007/s11705-022-2256-x）。

　　作者及团队介绍

　　陕西科技大学生物质化学与功能材料团队（Biomass’s Chemistry and Functional Materials）

　　田秀枝（第一作者），博士，副教授，硕士生导师。曾主持承担多项国家和省部级项目。发表学术论文80余篇，以第一作者申请多项专利，获得陕西高等学校科学技术一等奖、中国纺织工业协会教学成果三等奖、中国纺织工业联合会科学技术进步奖三等奖等多项奖项。研究方向为多糖改性及利用、工业废水处理技术、材料检验检测及分析。

　　蒋学（通讯作者），博士、教授、博士生导师。曾主持承担国家和省部级项目10余项。发表学术论文100余篇，其中SCI收录60余篇，CSCD收录40余篇；应邀在国际国内会议上做报告10余场次。申请专利41项，已授权23项。获得省部级科技成果奖励4项。研究方向为生物质功能材料、生物基水处理材料、生物医用材料与器件、生物基聚合物柔性电子。

　　阅读原文
