　　背景及意义

　　溶剂萃取是重要的分离技术，具有分离效率高、灵活易操作、可规模化生产等特征，已被广泛应用于制药、化工、核工业等领域。常见的溶剂萃取设备有混合澄清槽、萃取塔、离心萃取机。环隙式离心萃取机（ACE）是集混合和分离于一体的萃取设备（图1），由于其停留时间短、结构紧凑、传质效率高，在许多工程领域得到了应用。以往大部分的综述都专注于其流动不稳定性、流动可视化及计算流体力学模拟。最近，研究者们将目光转向ACE的流体动力学和结构优化的研究。随着ACE技术的发展，其应用也拓展到了一些新的领域。针对于此，本文综述了ACE的最新研究进展，并提出了ACE的未来研究方向。

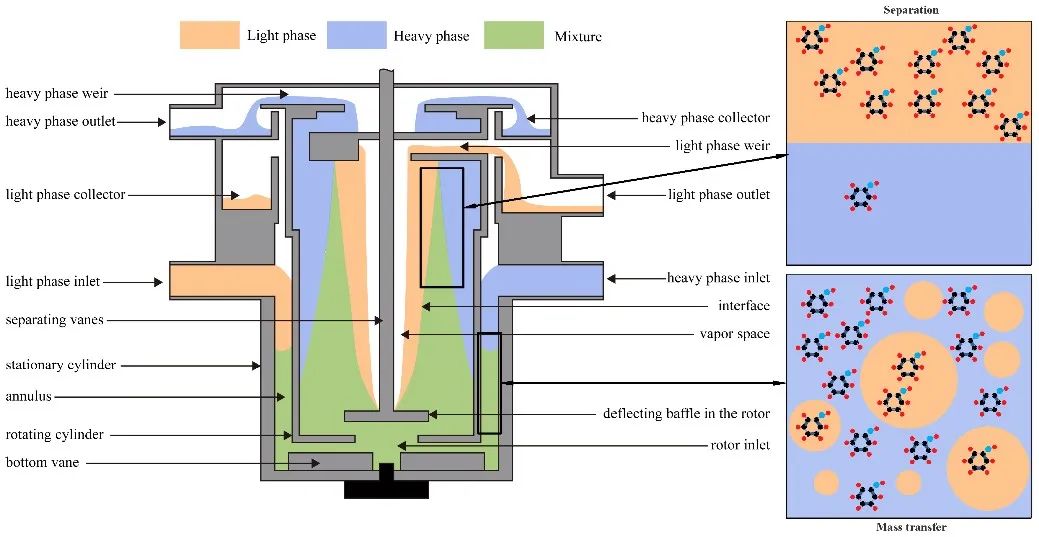

图1  ACE结构

　　内容及主要结论

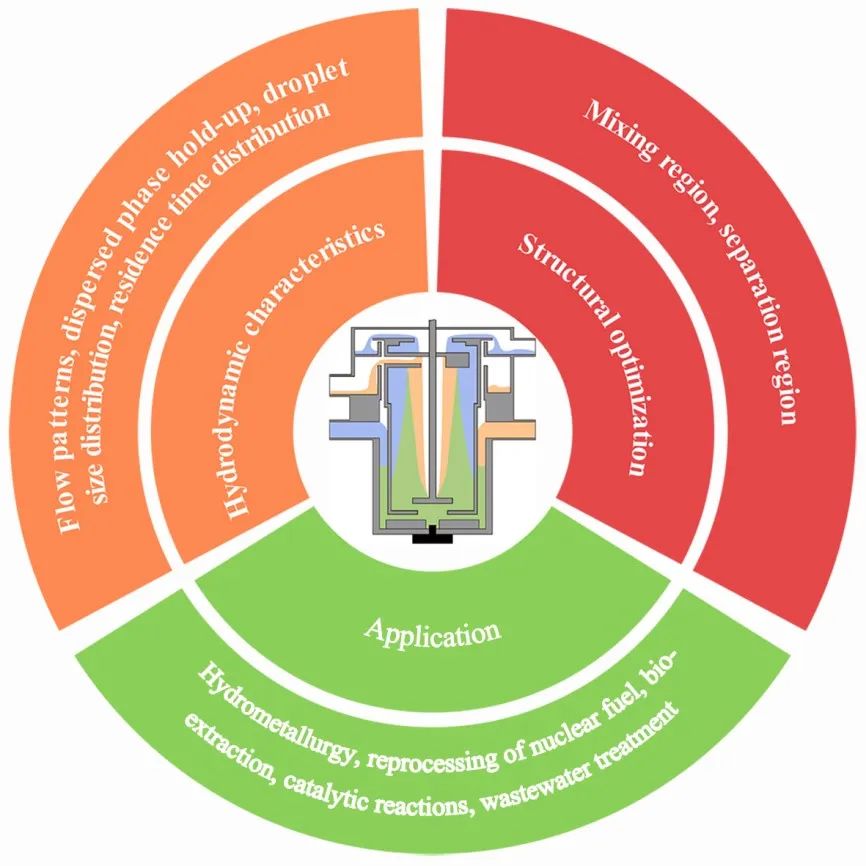

　　论述了近年来ACE在流型、分散相存留量、液滴尺寸分布、停留时间分布等方面的研究进展（图2），分析了ACE在环隙区域、转筒区域、和顶部堰区域的结构优化方法，介绍了离心萃取器在稀土回收（图3）、核燃料后处理、生物萃取（图4）、催化反应、废水处理等领域内的最新应用，最后指出了为推动离心萃取技术发展需要着重解决的问题：

　　环隙区域的流动已经得到了比较深入的研究，转筒内部多相流场的研究由于其观测的困难性主要采用的还是数值模拟的方法。未来应采用先进的流场测量方法（如PIV、PLIF、CT、高速摄像等）对ACE，尤其是转筒内的多相流场进行进一步的研究。

　　目前研究缺乏对液滴在环隙区域内的破碎和转筒内的聚并机理的揭示，难以解释如设备突然启动时液滴破碎等现象。未来的工作应考虑采用实验和数值模拟相结合的方法研究ACE中单个液滴的破碎和聚并行为。破碎和聚并机理的揭示可以为ACE内传质性能的预测提供理论指导。

　　为了改善ACE内部的流体动力学行为，应进一步针对特定工艺进行ACE的结构改进。此外，ACE的制造目前大多采用的是不锈钢，在极端环境下，金属即容易被腐蚀，应当考虑将适用于极端环境的功能性材料用于ACE的加工制造。

　　近年来，ACE在湿法冶金，核燃料后处理，生物萃取，催化反应和废水处理等领域内得到了广泛应用，然而这些应用大部分都停留在实验室规模阶段，寻求合理的ACE的放大方法以及放大后的稳定性和可靠性研究是该领域今后研究的重点。同时，拓展ACE在新的领域内的应用也将是未来的主要工作之一。

　　应用外场例如磁场和超声波等强化传质已经在其他萃取设备中得到了验证。然而，尚未考虑增加外场对ACE传质效率提升的影响。因此，通过添加磁性纳米颗粒和使用超声波发生装置以研究磁场和超声波对ACE传质速率和分离效率的影响是未来的研究方向之一。

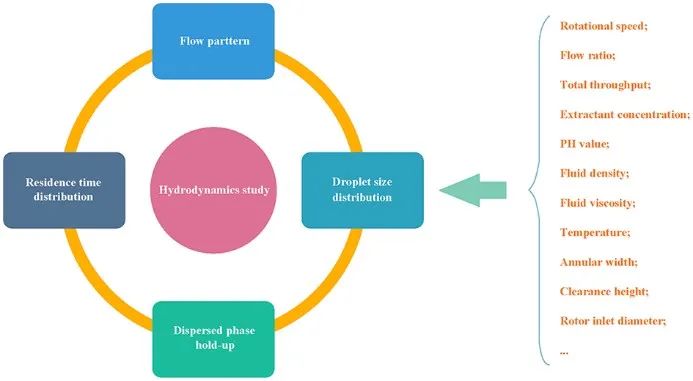

图2  ACE流体动力学研究参数及其影响因素

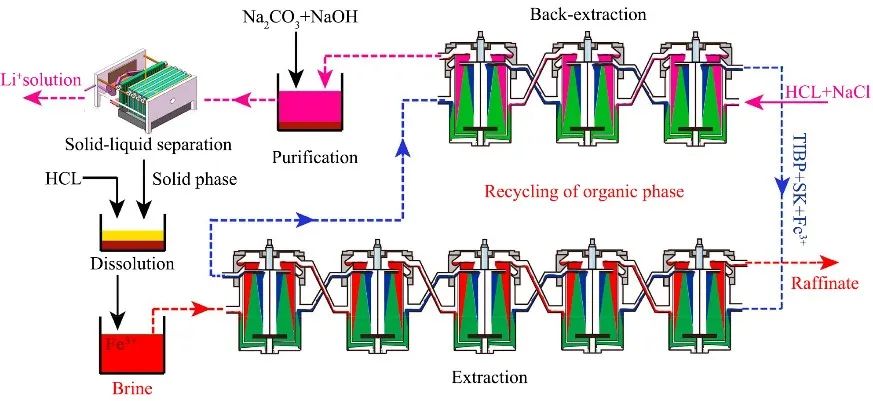

图3  通过连续ACE技术提取锂的示意图

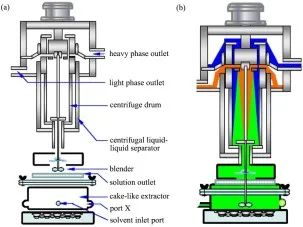

图4  ACE用于生物萃取

　　亮点

　　本文对ACE在流体动力学和结构优化方面的研究做了详细的论述，介绍了其在不同领域内的最新应用，分析了制约离心萃取技术发展的诸多因素，指出了液滴破碎和聚并机理的研究，针对不同工艺的结构改进，多物理场耦合强化传质，ACE的放大方法以及放大后的稳定性和可靠性研究将是未来的重点研究方向。

　　相关成果以“Recent progress in hydrodynamic characteristics research and application of annular centrifugal extractors”为题，已发表在Frontiers of Chemical Science and Engineering（DOI: 10.1007/s11705-022-2156-0）。

　　作者及团队介绍

　　杨航（第一作者），华东理工大学2022级博士研究生，研究方向为流体机械内的流体力学行为。

　　白志山（通讯作者），华东理工大学教授、博导，国家级人才。研究方向为分离过程强化新技术与装备。近五年，以第一/通讯作者在Chemical Society Reviews, Chemical Engineering Journal, Chemical Engineering Science, AIChE J, Journal of Hazardous Materials等国际权威期刊发表SCI收录论文37篇；授权中外发明专利22件，其中专利转让6件。先后获得2019年上海市科学技术奖—青年科技杰出贡献奖、2018年中国青年科技奖、2015年上海市技术发明一等奖(排名第1)等。
