提 要

　　N,N-二甲基甲酰胺（DMF）是一种常见的含氮挥发性有机物，通过选择性催化氧化技术，可将DMF转化为CO2、H2O和N2，从而实现挥发性有机物和氮氧化物的协同控制。本研究合成了不同CuO粒径的Cu-ZSM-5催化剂，对DMF进行选择性催化氧化，在300°C时N2选择性最高达到95%。进一步从晶体结构和理化性质解析了CuO粒径对催化剂催化活性和选择性的影响，指出游离Cu2+和酸性位点可能是控制氮选择性转化的重要活性位点。

图1 摘要图

研 究 概 览

　　本研究在H-ZSM-5沸石分子筛上负载CuO颗粒，合成了含有CuO粒径分别为3、6、9、12 nm的系列Cu-ZSM-5催化剂。对其催化活性评价实验表明各催化剂在350 °C时均可实现DMF的完全转化，且催化活性随CuO粒径的增加而增加；而N2选择性转化则随CuO粒径的增加而减小（图2）。综合比较，CuO粒径为6 nm （Cu-6 nm）的催化性能最佳，且在300°C时N2选择性高达到95%。

图2 在150–500 °C下，（a）DMF转化率 （b）CO选择性 （b）CO2选择性

（d）NO选择性 （e）N2O选择性 （f）N2选择性

　　CuO形态和化学吸附氧物种是催化剂活性和氧化还原性质的影响因素。本研究通过氢气程序升温还原（H2-TPR）测试，表明催化剂表面CuO团簇和本体CuO的形态和与载体的相互作用大小将显著影响其对DMF的催化氧化效果。X射线光电子能谱（XPS）表明，Cu-6nm中含有的游离Cu2+和本体CuO比例最高，Cu-12 nm催化剂的表面吸附氧晶格氧比值高于其他催化剂（图3）。在催化氧化反应中，表面化学吸附氧比晶格氧更活跃，较多化学吸附氧有助于DMF催化氧化生成CO2和H2O，这与上述催化剂催化活性的变化趋势结果一致。

图3 系列Cu-ZSM-5催化剂的XPS光谱（a）Cu 2p和（b）O 1s

　　（Cu-12 nm、Cu-9 nm、Cu-6 nm和Cu-3 nm中数字分别代表CuO粒径）

　　通过氨的程序升温脱附（NH3-TPD）法测定CuZSM-5催化剂的酸性和酸性位分布，发现Cu-12 nm酸性更强且具有更多的酸性位点，由解吸温度判断酸性由弱到强的顺序为Cu-3 nm < Cu-6 nm < Cu-9 nm < Cu-12 nm （图4（a））。电子顺磁共振（EPR）结果表明，随着CuO粒径的增大，催化剂中游离Cu2+特征信号明显减弱（图4（b））。因此，游离Cu2+和酸性位点可能是控制氮选择性转化的重要活性位点。

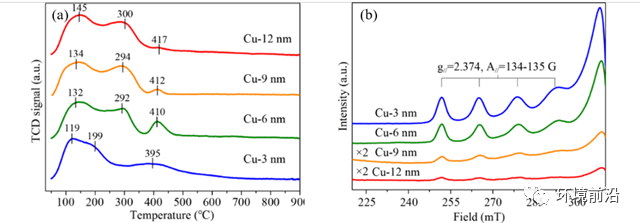

图4 系列CuZSM-5催化剂的（a）程序升温脱附（TPD）和（b）

电子顺磁共振（EPR）结果

（Cu-12 nm、Cu-9 nm、Cu-6 nm和Cu-3 nm中数字分别代表CuO粒径）

编 者 按

　　含氮挥发性有机物（NVOCs）是工业排放中的常见污染物，其氧化过程中二次污染物NOx的控制是难点之一。选择性催化氧化是一种极具前景的NVOCs降解方法，有望在较低的反应温度下实现NVOCs的高效降解，同时VOCs和NOx同时达标排放。本研究合成了不同CuO粒径的Cu-ZSM-5催化剂，通过评价其催化活性和选择性，结合系统性表征和计算研究了不同催化剂的晶体结构和理化性质，分析了催化剂的催化活性和选择性的影响因素。本研究成果为NVOCs选择氧化催化剂的设计开发提供一种新的思路。

　　文稿 | 顾梦瑶，北京林业大学

　　编者 | 梁 帅，北京林业大学，FESE青年编委

　　审校 | 张 姣

扫码或点击“阅读原文”

获取文章原文

　　本文内容来自FESE期刊2022年第16卷第10期发表的Research article文章 “Effect of Cu-ZSM-5 catalysts with different CuO particle size on selective catalytic oxidation of N,N-Dimethylformamide”。通讯作者为中国科学院大学程杰研究员。

　　引用格式：Xin Xing, Na Li, Dandan Liu, Jie Cheng, Zhengping Hao. Effect of Cu-ZSM-5 catalysts with different CuO particle size on selective catalytic oxidation of N,N-Dimethylformamide. Front. Environ. Sci. Eng., 2022, 16(10) 125

　　推荐阅读

　　FESE 佐治亚理工学院王栋老师研究组 整体式蜂窝状赤泥催化剂上的活性炭对氮氧化物选择性催化还原的促进机制见解

　　FESE 复旦大学研究组 大气氧化性是否能更好地表征对流层臭氧生成？

　　FESE昆明理工大学团队 云贵高原典型城市颗粒结合型多环芳烃：特征、来源与风险评估

　　声明：本文为FESE期刊编辑部与青年编委会、作者等共同制作，内容仅供参考。欢迎转发和阅读原文，并就文章提出广泛讨论。如转载，请保持内容完整、标注信息来源。

期刊简介

  Frontiers of Environmental Science & Engineering 是由高等教育出版社、中国工程院和清华大学共同主办的环境领域综合学术期刊，聚焦环境领域前沿问题与研究成果，重点关注开创性、跨学科的研究，致力于打造具有国际影响力的高水平学术交流平台，是中国工程院院刊系列期刊、中国科技期刊卓越行动计划重点期刊。

　　共同主编：曲久辉院士，John Crittenden院士

　　期刊官网1（国内免费获取）

　　httpjournal.hep.com.cnfese

　　期刊官网2

　　www.springer.comjournal11783

　　欢迎关注

《前沿》系列英文学术期刊

　　由教育部主管、高等教育出版社主办的《前沿》（Frontiers）系列英文学术期刊，于2006年正式创刊，以网络版和印刷版向全球发行。系列期刊包括基础科学、生命科学、工程技术和人文社会科学四个主题，是我国覆盖学科最广泛的英文学术期刊群，其中13种被SCI收录，其他也被A&HCI、Ei、MEDLINE或相应学科国际权威检索系统收录，具有一定的国际学术影响力。系列期刊采用在线优先出版方式，保证文章以最快速度发表。

　　阅读原文
